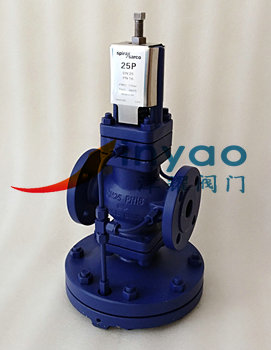

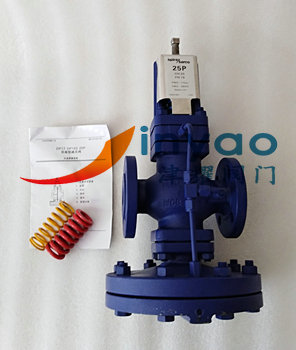

斯派莎克減壓閥DP27結構特點：
斯派莎克減壓閥DP27材質為鑄鋼或者不銹鋼，主閥閥芯，導閥閥芯閥座，內部彈簧及濾網等均勻不銹鋼材質。斯派莎克減壓閥DP27適用于蒸汽和壓縮空氣系統。壓力調節比可達10：1，控制準確。當壓力調節范圍超過10：1時，應采用兩個減壓閥串聯布置。
斯派莎克DP27減壓閥工作原理：
在蒸汽系統管道中，通過調節，將蒸汽管道的進口壓力減至某一需要的出口壓力，并依靠蒸汽介質本身的能量，使出口壓力自動保持穩定的閥門，主閥出口壓力不因進口壓力變化而改變，并不因主閥出口流量的變化而改變其出口壓力。
DP27斯派莎克減壓閥技術參數：
|
公稱壓力 |
PN25 |
|
PMA最高允許壓力 |
25bar g @ 120℃ |
|
TMA最高允許溫度 |
232℃ |
|
TMI最低允許溫度 |
-10℃ |
|
PMO最大工作壓力* |
17bar g |
|
TMO最大工作溫度 |
DP17232℃ |
|
DP17G120℃ |
|
|
TMIO最低工作溫度 |
0℃ |
|
出口壓力范圍 |
0.2-1.7 |
|
最高冷態測試壓力 |
38bar g |
DP27斯派莎克減壓閥零件材料：
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 |
WCB |
|
閥座 |
2Cr13 |
|
閥瓣 |
2Cr13 |
|
閥桿 |
2Cr13 |
|
膜片 |
316 |
|
調節彈簧 |
60Si2Mn |
|
主閥彈簧 |
50CrVA |
DP27斯派莎克減壓閥流量系數：
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
Cv |
2.5 |
5.5 |
8.1 |
12.0 |
17.0 |
28.0 |
DP27斯派莎克減壓閥連接尺寸：
|
DN |
L |
H1 |
H |
D |
|
15 |
147 |
221 |
133 |
185 |
|
20 |
154 |
224 |
136 |
185 |
|
25 |
160 |
235 |
145 |
207 |
|
32 |
180 |
236 |
156 |
207 |
|
40 |
200 |
238 |
176 |
255 |
|
50 |
230 |
246 |
183 |
255 |
|
65 |
250 |
295 |
200 |
320 |
|
80 |
310 |
323 |
230 |
350 |
|
100 |
350 |
340 |
263 |
380 |
|
125 |
400 |
359 |
306 |
455 |
|
150 |
450 |
375 |
330 |
500 |
