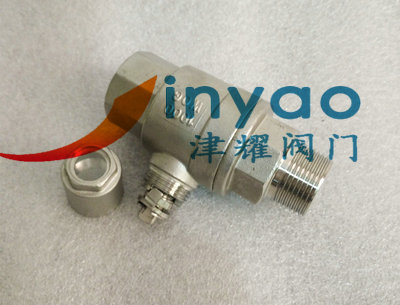

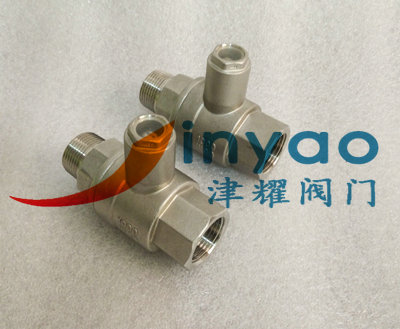

帶保護罩內外絲球閥，帶鏡片二片式球閥
帶保護罩內外絲球閥Q31F-63P的主要特點是本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質。帶鏡片內外螺紋二片式球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。帶保護罩內外螺紋二片式球閥結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。
帶保護罩內外絲球閥性能參數
|
型號 Type |
BTQ31F-63P/R |
|
公稱壓力 Nominal pressure |
6.3MPa |
|
強度試驗壓力 Shell test pressure |
9.5MPa |
|
密封試驗(水) Seal test (water) |
6.93MPa |
|
密封試驗(氣) Seal test (gas) |
0.6MPa |
|
適用溫度 Suitable temperature |
≤105°C |
|
適用介質 Suitable medium |
制冷劑、油、水等 |
帶保護罩/鏡片球閥Q31F-63P零件材料
|
序號 NO. |
零件名稱 Part name |
材料 Materials |
|
1 |
閥體 Body |
CF8M/CF8 |
|
2 |
閥蓋 Cover |
CF8M/CF8 |
|
3 |
閥座 Seat |
R-PTFE |
|
4 |
球體 Ball |
316/304 |
|
5 |
閥桿 Stem |
316/304 |
帶保護罩內外絲球閥連接尺寸(BTQ31F-63P/R)
|
Size (in) |
DN (mm) |
in |
mm |
|||
|
A |
B |
L |
H |
S |
||
|
3/8 |
12.7 |
3/8-18MNPT |
3/8-18FNPT |
71 |
42.5 |
23 |
|
1/2 |
15 |
1/2-14MNPT |
1/2-14FNPT |
71 |
46 |
23 |
|
3/4 |
20 |
3/4-14MNPT |
3/4-14FNPT |
92 |
50 |
23 |
|
1 |
25 |
1-11.5MNPT |
1-11.5FNPT |
108 |
66 |
28 |
