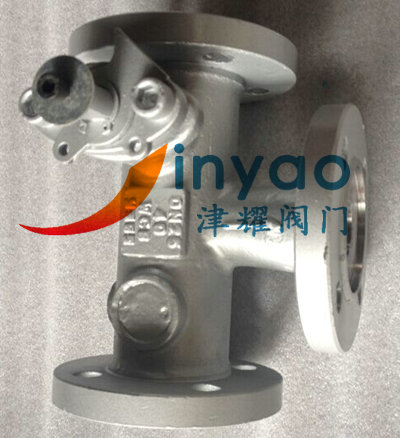

組合式三通球閥YQ44F-40C/P圖片
組合式三通球閥YQ44F概述：
球閥與止回閥組合的三通切換閥適用于DN20～DN32、PN40～PN64的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質，球閥與止回閥組合的三通切換閥適用于焦?fàn)t高壓氨水噴射循環系統高低壓轉換系統。球閥與止回閥組合的三通切換閥的驅動方式為手動、氣動或電動。球閥與止回閥組合的三通切換閥一般采用法蘭連接。
組合式三通球閥YQ44F特點：
由于組合式三通閥YQ44F-40C/64C中的直通式浮動球閥僅起高壓系統一側的開啟與關閉作用，而不是起三通轉換功能，因此，即使球體與閥座在使用一段時間后裝配預緊力消失，球體與閥座之間出現間隙，在球閥關閉時，高壓側介質的壓力仍能將球體推向出口側閥座，使球體與出口側閥座之間緊密接觸，故閥門仍具有很好的密封性能，組合式三通閥YQ44F-40C/64C徹底解決了傳統的L型三通球閥容易密封失效的問題。而低壓側止回閥采用不銹鋼制造，設計獨特，動作靈敏，密封可靠，使用壽命相當長。
組合式三通球閥型號：

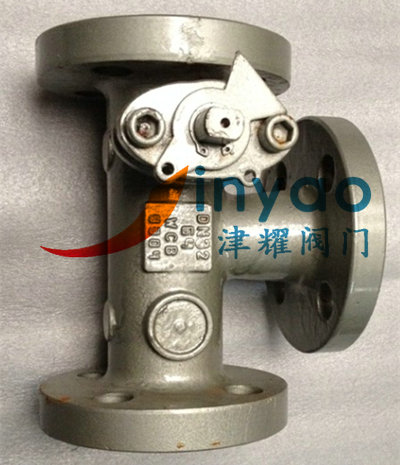

鑄鋼：YQ44F-40C，YQ44F-64C
不銹鋼：YQ44F-40P，YQ44F-64P
組合式三通球閥工作原理：
組合式三通球閥YQ44F-40P/64P由直通式浮動球閥與套筒式止回閥組合而成，左側球閥接高壓系統，右側止回閥接低壓系統，中間出口接排放管路，當球閥關閉時，高壓通道切斷，止回閥閥瓣在低壓介質的推動下自動開啟，低壓氨水由中間出口通道排出。當球閥開啟時，高壓氨水將止回閥閥瓣推向閥座，止回閥關閉，低壓通道被切斷，高壓氨水由中間出口通道排出。噴射完畢后，關閉球閥，止回閥自動開啟，低壓氨水又能自動排放。因此，只要橡操作傳統的三通球閥一樣，將球閥閥桿作90℃開關，即能完成高低壓切換。
